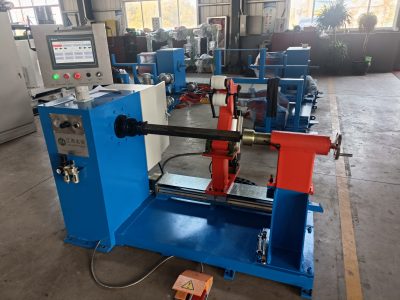

VOL-800 Máquina devanadora de bobinas de transformadores de alta tensión

1. El equipo adopta un sistema de transmisión mecánica de engranajes, que tiene una alta eficiencia.

2. Puede realizar el registro de 10 parámetros de proceso. 3. Es posible registrar múltiples parámetros de almacenamiento de productos. Al cambiar los productos, no es necesario introducir los datos cada vez, sólo tiene que llamar a los datos existentes, y haga clic en descargar para llamar inmediatamente a todos los datos de procesamiento del producto.

3. Se adopta la regulación de velocidad por conversión de frecuencia, y el freno es controlado por el convertidor de frecuencia, y el rango de regulación de velocidad por conversión de frecuencia es amplio, preciso y estable.

4. El cableado está controlado por servomotor y PLC, y la pantalla táctil de operación de alta definición se utiliza para la visualización. El accionamiento de husillo de bolas importado y el carril de guía lineal se utilizan para cumplir con la precisión del cableado.

5. Hay una función de tensión en la disposición del cable, y la tensión se puede ajustar para satisfacer los requisitos de diferentes calibres de alambre. 6. Para la estructura cuadrada de la bobina amorfa, se instala un dispositivo neumático cerca de la disposición del cable para resolver el problema de tirar del alambre esmaltado cuando la bobina pasa por la esquina. Se garantiza el efecto de aislamiento original del alambre esmaltado.

6. Según los diferentes calibres del alambre, es conveniente ajustar el paso automático de disposición del alambre. Durante el bobinado, los posibles errores pueden ajustarse manualmente para garantizar bobinas apretadas.

7. El número total de vueltas puede preajustarse, y el número total de vueltas puede ajustarse hasta 99999 vueltas. El dispositivo tiene una función de protección contra el apagado y se puede contar de forma reversible.

8. El contrapunto del eje de enrollado principal puede realizar el movimiento rápido y el desmontaje de la bobina, lo que es conveniente y seguro para desmontar la bobina.

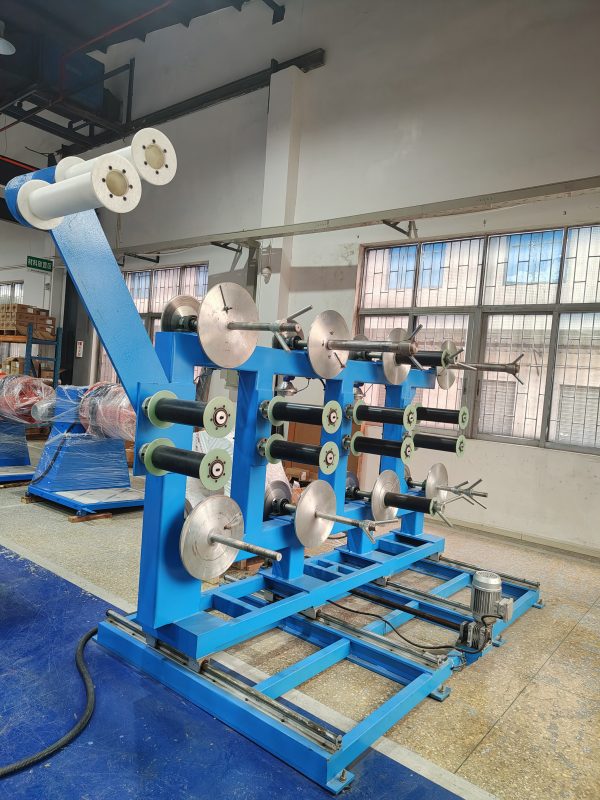

9. El estante de alimentación de tensión adopta neumática, y la tensión es ajustable y constante; la base del estante de alimentación de tensión está equipado con un carril de guía móvil y un sistema de control eléctrico, que puede realizar el cableado síncrono y el paso con el eje de bobinado principal.

4. Descripción de otros requisitos

1: Según la anchura del alambre (alambre circular según el diámetro), el paso automático de disposición del alambre puede ajustarse en la caja CNC. Debido al error del tamaño del alambre, durante el proceso de bobinado, el paso de los alambres puede ajustarse aleatoriamente, y la compensación puede realizarse directamente en la caja CNC. Cuando se inicia cada capa de bobinas, la pantalla táctil puede ser operada para posicionar los alambres para eliminar el error acumulativo del mecanismo.

2: Una vez alimentado el inversor, ajuste el mando de la caja de control para cambiar fácilmente la velocidad de bobinado.

3: Operando la interfaz de pantalla táctil, puede controlar la rotación hacia adelante y hacia atrás, y el contador también muestra los números de incremento y decremento.

4: Al bobinar, pise el interruptor de pedal para controlar directamente la apertura, la parada, el avance o el funcionamiento continuo. Durante el funcionamiento, el botón de velocidad del variador puede accionarse en cualquier momento para regular la velocidad de forma continua.

5: El alambre redondo inferior a ￠1,0 debe estar equipado con una estructura de amortiguación para evitar la rotura del alambre.

6: El dispositivo de frenado de la estantería de descarga neumática debe poder frenar en ambos lados.
