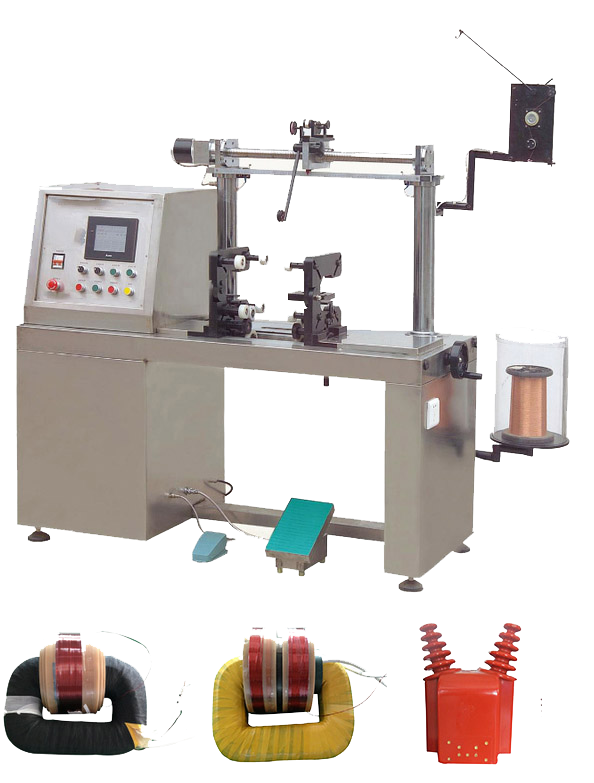

PT намоточный станок для катушки трансформатора первичного потенциала
Краткое описание:
Приложения: Используется для намотки замкнутой катушки формы R для потенциального трансформатора, для намотки первичных катушек PT.
Преимущества: Самая передовая технология управления PLC, преимущества полной функциональности и простоты эксплуатации.
Свяжитесь с нами
Машина первичной намотки PT
Используется для намотки катушки потенциального трансформатора.
APG Machine Video
Особенности:
Намоточный станок для трансформатора напряжения - это высокоточное устройство, соответствующее технологическим требованиям отечественной трансформаторной промышленности.
Он обладает следующими характеристиками:
On R-образный закрытый железный сердечник трансформатора напряжения, прошедший обработку, зажимает каркас обмотки специальным опорным кольцом, непосредственно обматывая вторичную обмотку вокруг каркаса. Поскольку железный сердечник не нужно разрезать, это позволяет избежать его повреждения и улучшить комплексные электрические характеристики трансформатора. Это сокращает размер трансформатора, чтобы значительно улучшить экономическую выгоду.
Aиспользует самую передовую международную технологию управления PLCОбладает преимуществами полной функциональности и простоты эксплуатации. Он может выполнять прямую и обратную намотку и счетную операцию, защиту от сбоев питания, защиту от разъединения проводов, стоп-тормоз, настройку положения обмотки, местоположения и подсказки о неисправностях.
Cустановка процедур и отображение состояния работы через сенсорную панель, а его китайский интерфейс может правильно отображать диаметр проволоки, скорость вращения, количество оборотов и количество слоев.
MУправление валом айн принимает частотное преобразование плавной регулировки скорости, с характеристиками короткой приводной цепи, большой крутящий момент, широкий диапазон регулировки скорости, низкий уровень шума и так далее;
Sуправление пидом имеет два режимаАвтоматическая настройка и регулировка скорости с помощью ножного переключателя, что делает работу пользователя очень удобной.
WОперация по организации огня завершена Благодаря шаговому двигателю и высокоточному шариковому шлицу точность управления может достигать 0,001 мм.
CПри монтаже используется поворотный энкодер со световой решеткойСкорость вращения выходного вала и угловой сигнал отслеживаются с помощью данных, чтобы сохранить вращение главного вала и движение укладки проволоки очень точным, погрешность находится в пределах ±0.1%, регулятор натяжения использует западногерманское демпфирующее устройство, чтобы решить трудности эксплуатации бытовой обмотки, такие как легкое отсоединение проволоки или потеря и падение катушки для дисбаланса натяжения и легкого колебания.
Технические данные
Модель №. | VOL-240J | VOL-360J | VOL-450J |
Диаметр проволоки | 0,1-1,5 мм | 0,1-1,5 мм | 0,1-1,5 мм |
Минимальный диаметр вращения катушки | 50 мм | 50 мм | 50 мм |
Максимальный диаметр вращения катушки | 210 мм | 360 мм | 450 мм |
Максимальное дыхание намотки | 400 мм | 350 мм | 400 мм |
Максимальная скорость намотки | 1390 об/мин | 1390 об/мин | 1390 об/мин |
Мощность | 0,75 КВТ | 1,5 КВТ | 1,5 КВТ |
Размер машины | 1500*600*1450 мм | 1300*550*1400 мм | 1500*600*1450 мм |

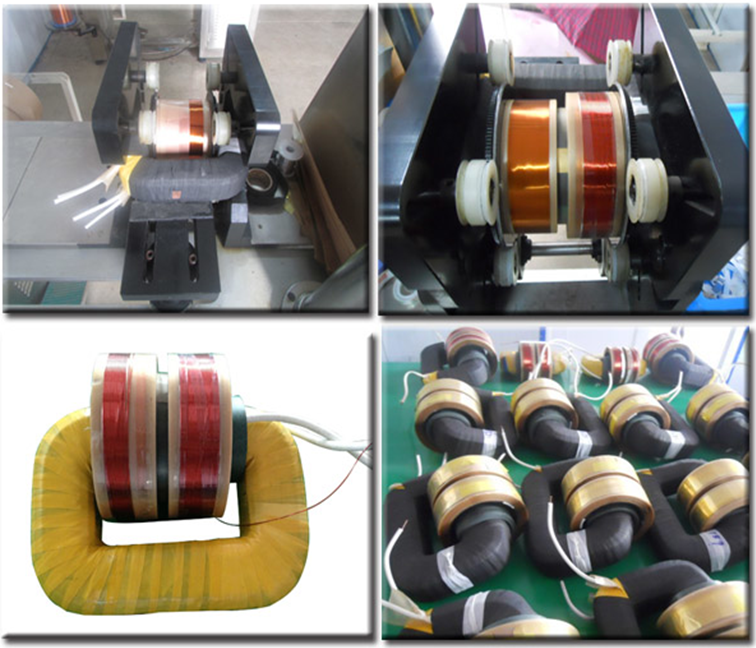

Процесс намотки:
